盾构井的玻璃纤维筋各项技术指标

　　一、强度指标

　　玻璃纤维筋抗拉力学指标的标准值应具有不小于99.87%的保证率💁🏽‍♀️，同一批次玻璃纤维筋的样本不应小于25根，一般情况下同一个盾构井的玻璃纤维筋应为同一批次。

　　抗拉强度标准值不应小于500Mpa，抗拉强度设计值应不小于350Mpa，弹性模量不小于34Gpa。

　　二👩🏻‍🔧、技术指标

　　1🧝🏿‍♀️🤛、玻璃纤维筋生产的主要原料

　　（1）玻璃纤维70%

　　（2）合成树脂30%

　　（3）固化剂适量

　　2⛹️‍♀️、杆体技术指标

　　（1）杆体表面质地均匀、无裂缝

　　（2）杆体长度偏差：±10mm

　　（3）杆体直径偏差：±0.5mm

　　（4）杆体不直度👵🏼：<3mm/m

　　（5）螺纹成牙形，牙距整齐，牙距10mm±0.5mm

　　（6）螺纹深度能配合螺母

　　玻璃纤维筋的锚固长度和搭接长度在充分利用玻璃纤维筋材料设计强度时，其锚固长度和搭接长度应不小于现行《混凝土结构设计规范》

　　（GB50010-2010)规定的同直径螺纹钢筋1.2倍👨🏼‍🦲。施工过程中应对配置玻璃纤维筋的围护桩加强观测，如发现异常情况应及时通知设计单位🙇🏽‍♀️。

　　三👃、玻璃纤维筋钢筋笼的制作的吊装

　　1👩‍👩‍👧‍👦🗓、受力主(纵)筋间GFRP筋与钢筋、GFRP筋与GFRP筋之间的连接应采用钢制U型卡连接，U型卡应与筋材直径相适应，每根筋材连接端的U型卡数量不得少于两个。

　　2、其余部位间的GFRP筋与钢筋🏰、GFRP筋与GFRP筋之间的连接可以采用铁丝绑扎或者尼龙绳进行绑扎，绑扎应该牢靠。

　　3🔈、玻璃纤维筋钢筋笼制作过程中应注意采取增加玻璃纤维筋钢筋笼刚度的措施（如钢筋笼两侧采用工字钢包边、钢筋笼内部采用一些玻璃纤维筋桁架或后期可以去除的钢筋桁架等），以防止在吊装以及运输过程中出现较大的变形。

　　4、对于需要吊装才能将钢筋笼放置到位的情况，由于盾构需要在钢筋笼中间（沿高度方向）穿越，所以钢筋笼一般会出现两个部位的搭接（受力主筋间GFRP筋与钢筋、GFRP筋与GFRP筋之间）🤱🏼，吊装的方式宜采用从上向下（沿高度方向）的三吊点方式起吊，吊点一般位于钢筋笼最上部1m范围之内，第二吊点一般位于连接点位置以上1m内，第三吊点一般位于第二次连接点位置以下合适的位置。

　　5、钢筋笼吊装的过程中，起吊点均需要放置在钢筋之上，严禁将起吊点放置在玻璃纤维筋上。

　　6、CERP筋与HRB400🌰、HPB300钢筋搭接采用帮扎搭接。

　　四、质量要求

　　1🫳🏻🚵🏻‍♂️、玻璃纤维筋表面在使用前清除干净🈸。

　　2🛴🙆🏿‍♂️、严格按照交底要求进行玻璃纤维筋钢筋笼加工🟨，各项误差要在允许的范围之内。

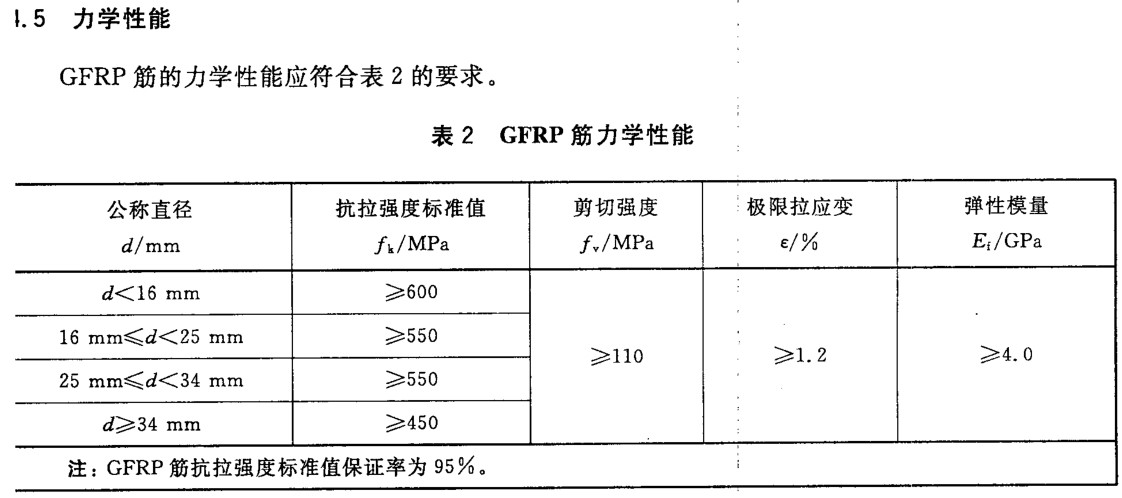

　　《JGT 406-2013 土木工程用玻璃纤维增强筋》  标准下载链接: https://pan.baidu.com/s/1E9yXhK6b8n0vv41BcNSSLQ    提取码: 9b9r
